CPU与存储器的连接（74138译码器）

MREQ霸是低电平有效的控制信号

R/W霸是读写命令信号

题目

设CPU共有16根地址线，8根数据线，并用MREQ作访存控制信号，R/W作读/写命令信号。

现有这些存储芯片:

ROM（2K×8位、4K×4位、8K×8位)
RAM（1K×4位、2K×8位、4K×8位）
及74138译码器和其他门电路（门电路自定）。

试从上述规格中选用合适的芯片,画出CPU和存储芯片的连接图.要求如下:

(1)最小4k地址作为系统程序区，4096~16383地址范围为用户地址区。

(2)指出选用的存储芯片类型及数量。

(3)详细画出片选逻辑。

答案

第一问

系统程序区只能用ROM

用户地址区只能用RAM

八根数据线 的作用是计算CPU大小

8位x4k=系统程序区的大小

8位x（16383-4096）=（16K-4K）x8位=12Kx8位=用户地址区的大小

第二问

系统程序区的存储芯片选择：

从题目中给的ROM里面选，优先选择位扩展，所以我们选择两片4Kx4位的ROM芯片

用户地址区的存储芯片选择：

从题目中给的RAM里面选：需要3片4Kx8位的

第三问

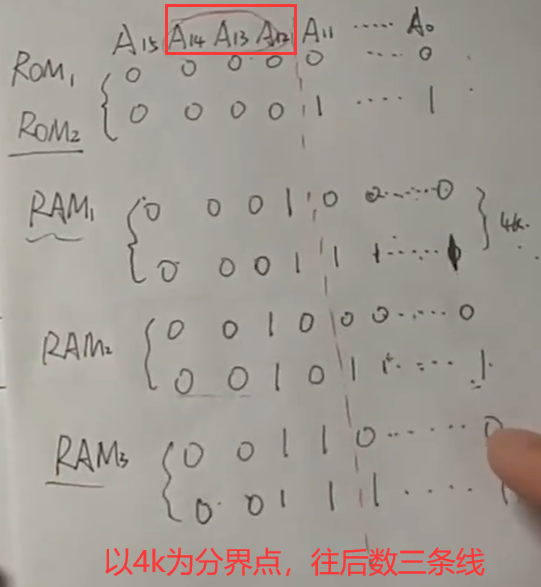

之后我们画地址线的示意图，但是这里请注意，如果是位扩展的话，也就是我们上面的两片4Kx4位的ROM芯片，他们不会在这里显示出来，他们公用一段区间的地址线。你可以这样理解，原来可以塞满一半房间的东西，经过位扩展，我们就可以塞满整个房间了

之后就可以画出来前两块的地址线示意图了

为什么是从A0写到A15的解释：因为题目说了有16根地址线

为什么从A0写到A11都是1：因为4K是2的12次方，从A0到A11之间全部填1这个区间的大小就是4K

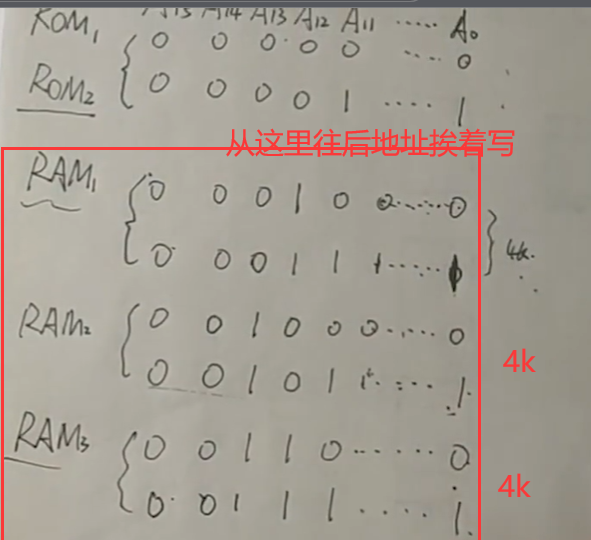

后三块的地址线示意图：

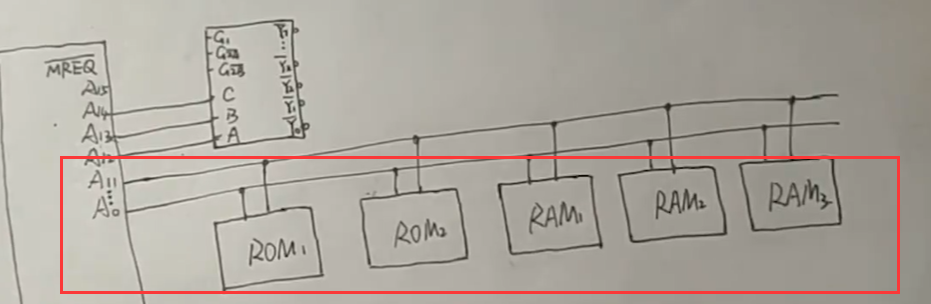

ok。下面开始画片选逻辑

初始图片：

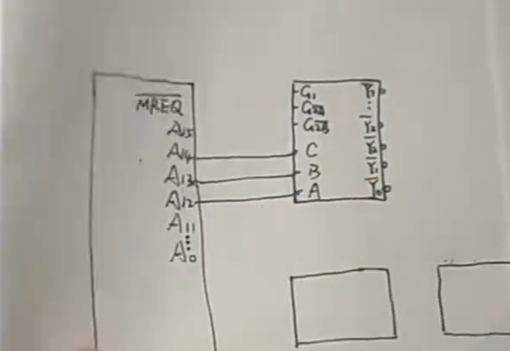

之后我们连接CBA这三条线

之后进行连接

之后连接我们自己的芯片，都连接到4K

之后连数据线，注意之前我们提到的位扩展，这里就需要显示出来了

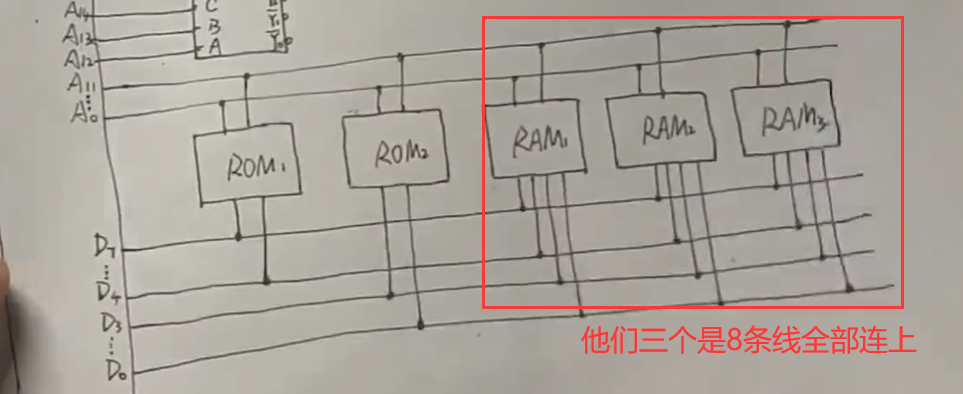

之后连接RAM芯片，由于他们都是8位，所以全都连上

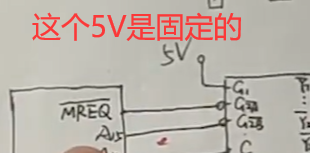

这里需要知道

G1是高电平，也就是1

G2A和G2B是低电平，也就是0

MREQ霸是低电平有效的控制信号，也是0

所以我们连接两个低电平的线

之后写解码器的输出位置进行连接

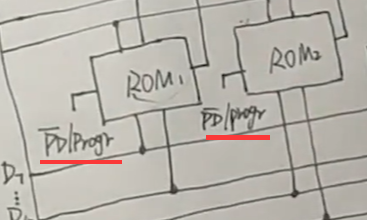

之后还有R/W接口没进行连接

这里需要注意的是ROM只能读，RAM既可以读又可以写

但是ROM也需要连接东西！！！！虽然连接的这个我也不知道是啥

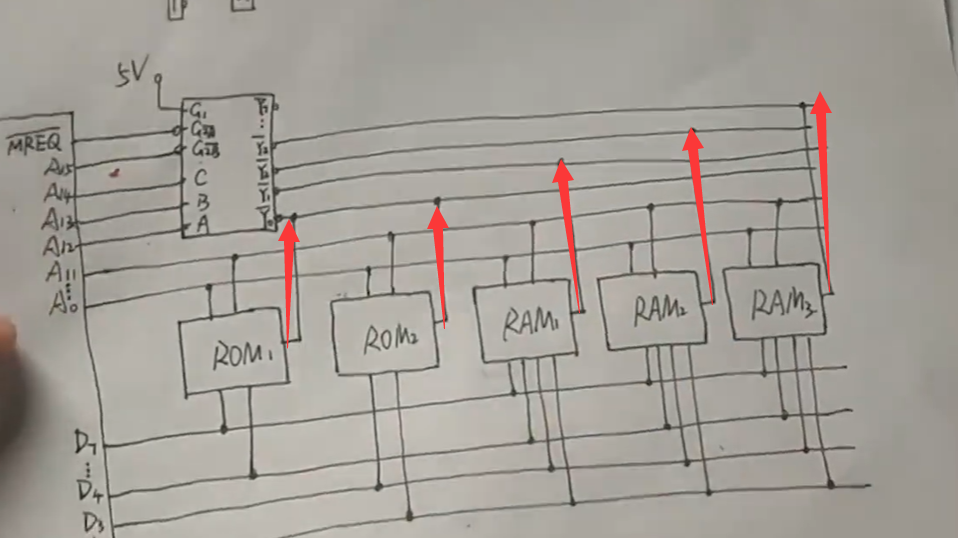

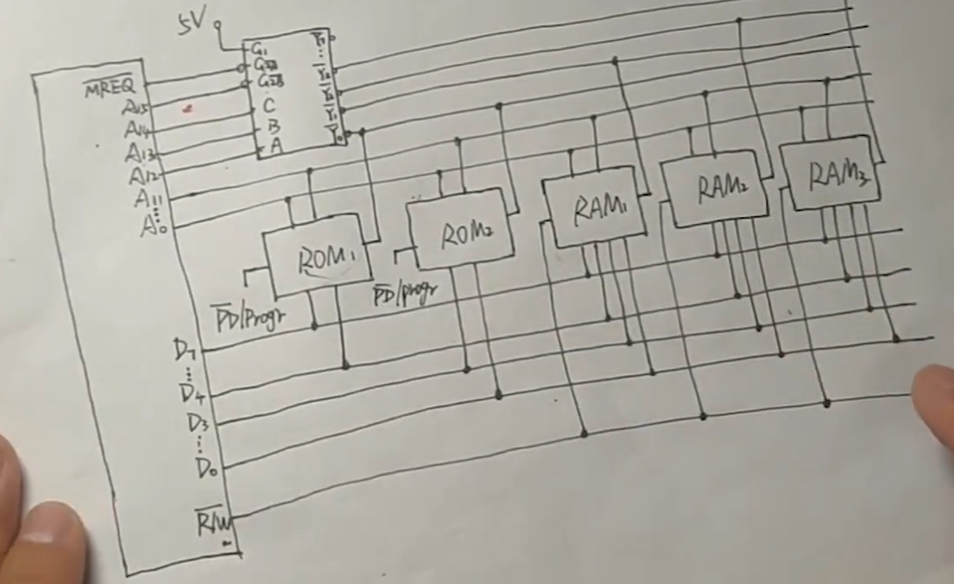

最后总览：

设计主存地址与命中率

题目

设主存容量为256KB，Cache容量为2KB，每字块8个字，每个字8位。

(1) 直接映射的方式下设计主存地址

(2) 二路组相联方式下设计主存地址

(3) 全相联方式下设计主存地址

(4）若主存容量为256K×16位，块长不变，在四路组相联映射方式下设计主存地址

(5）设Cache初态为空，CPU依次从主存第0，1，2…，99号单元读出100个字(主存一次读出一个字)，并重复此次序读10次，问命中率是多少?有效命中的缓存为t，命中主存（未命中）为5t，系统的效率是多少？有缓存和没有缓存速度提高的倍数是多少

答案

8bit=1Byte=？个字（不固定）

第一问

比特构成字节构成字构成字块

先看字块内地址，每个字块8个字，一个字等于8bit也就是一个字节，所以说一个字块8Byte=2^3，所以字块内地址填3

再来看Cache字块地址，Cache的容量为2KB=2^11，之后计算里面有多少个字块，也就是2^11/8=2^8,所以Cache字块地址为8

最后来看主存字块标记,主存容量为256KB=2^18，所以主存字块标记=18-8-3=7

主存字块标记	Cache字块地址	字块内地址
7	8	3

第二问

还是先来看字块内地址，不变

组地址的计算方法：Cache字块数量/二路组相联中的2，也就是2^8/2=2^7，所以这里填7

主存字块标记计算方法：18-7-3=8

主存字块标记	组地址	字块内地址
8	7	3

第三问

字块内地址不变

主存字块标记=18-3=15

主存字块标记	字块内地址
15	3

第四问

由题知块长不变，所以字块内地址还是3

缓存也没变，所以组地址为2^8/4=6

只有主存容量改变了,换算一下256Kx16位=512Kx8位，所以是2^19x8位，主存字块标记=19-6-3=10

主存字块标记	组地址	字块内地址
10	6	3

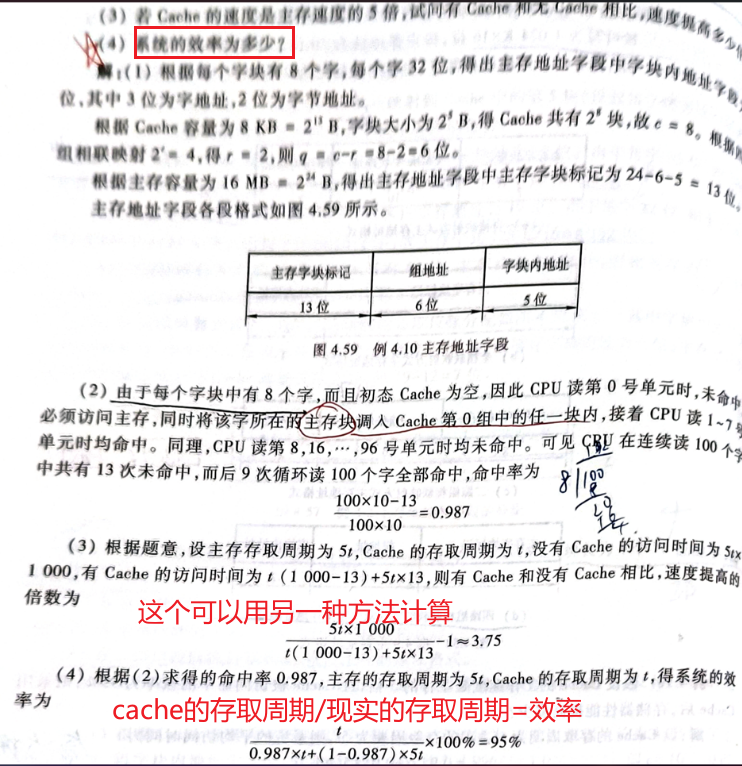

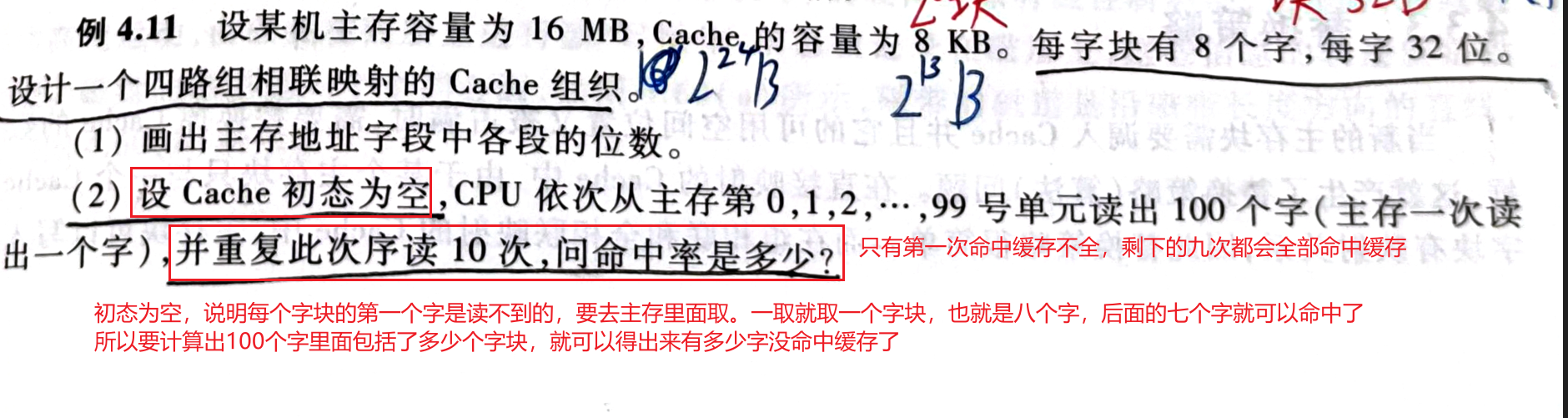

第五问

每个字块有8个字，然后题目说有100个字，就算100/8≈12，然后初态为空 12+1=13

所以命中率h=100x10-13/100x10=0.987

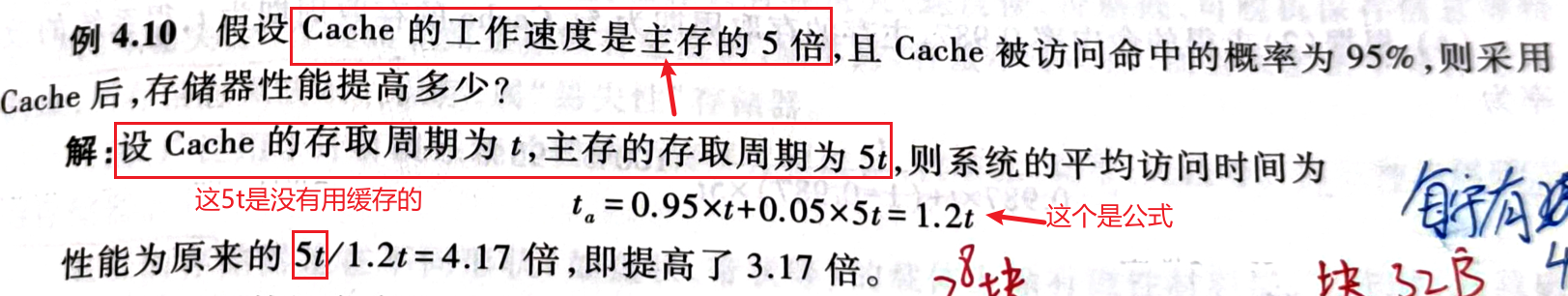

下面计算系统的效率e

tc=t tm=5t

平均访问时间ta=h*tc+(1-h)tm

e=tc/ta=t/(0.987xt+(1-0.987)x5t)=95%

下面计算提高的倍数 b

b=(tm/ta) -1

存储器的校验（海明码）

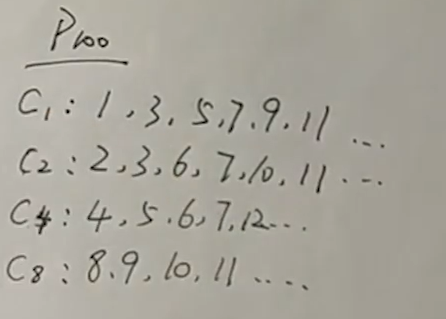

首先记住奇偶校验小组

第一题

题目

已知收到下面的汉明码，分别写出它们所对应的欲传送代码

1100000（按偶性配置）

0011001（按奇性配置）

答案

首先按照奇偶校验小组来进行计算

所以得到p4,p2,p1，注意这里要倒着写

修改它的第三位

所以我们可以得到需要传送的代码，是除去检测位的组合，就是1000

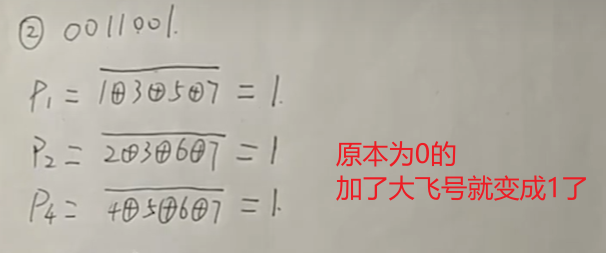

下面来看按奇性配置

第二题

题目

欲传送的二进制代码为1001101，用奇校验来确定其对应的海明码为

答案

这里有一个公式

n的意思是需要传送的代码的个数，这里是七位

之后需要试出来k的值

这里试出来k的值为4，k的含义是检测位的个数，所以我们需要4位检测位，所以是c1,c2,c4,c8

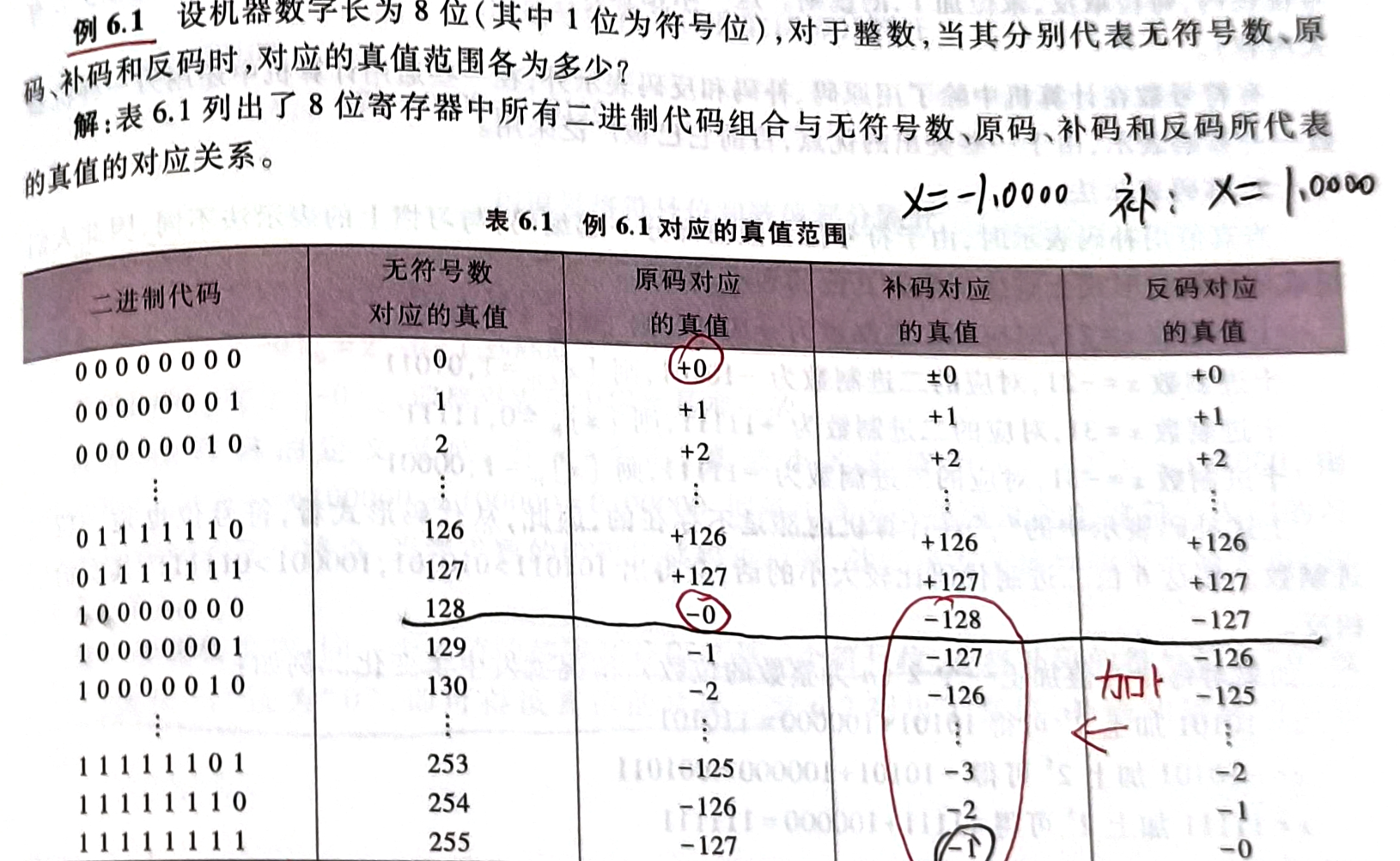

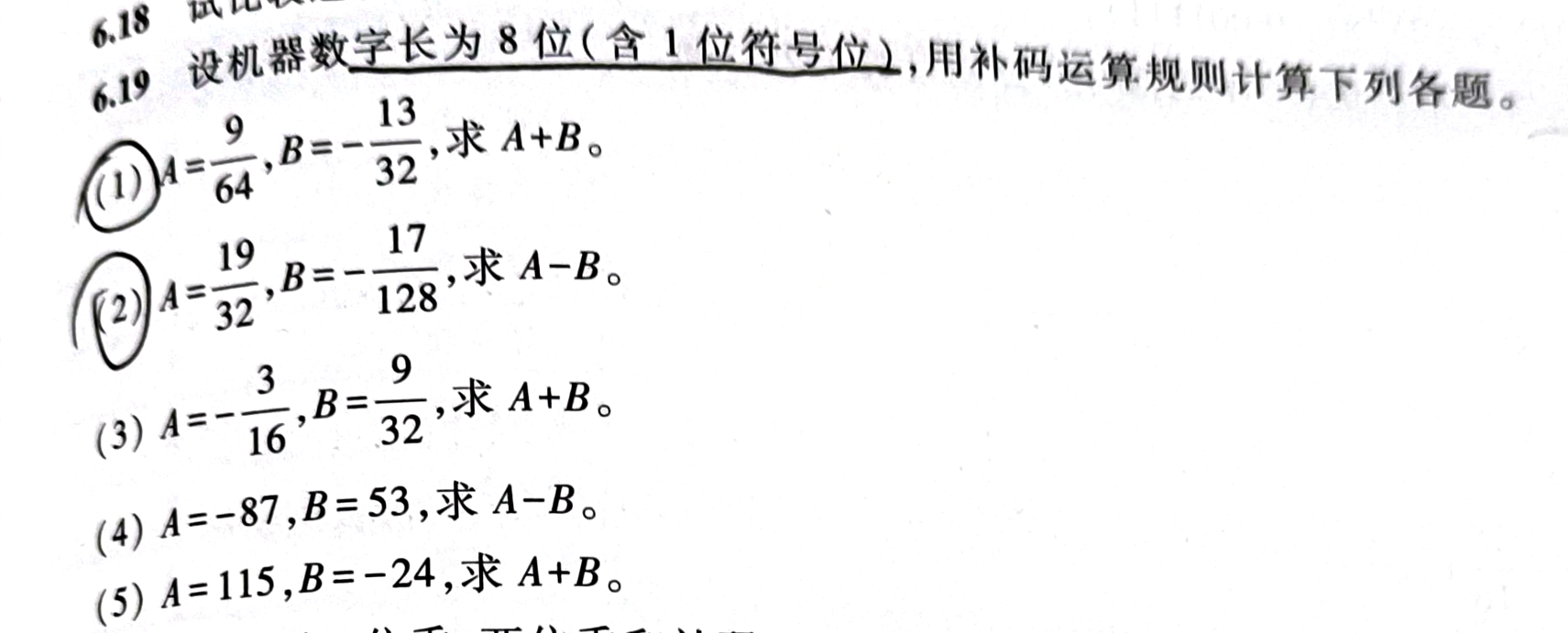

数的表示及加减法运算

题目

答案

第一问

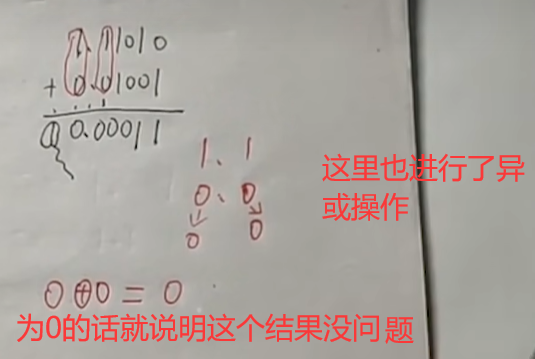

上面的溢出很正常，不是下面的溢出，只是单纯的数字溢出

不过需要进行验算溢出的操作

第二问

这个也需要判断是否溢出

定点数和浮点数表示

IEEE标准：浮点数字长16位，其中阶码5位（含一位阶符），尾数11位（含1位数符）

题目

将十进制数字-58写成二进制定点数和浮点数

并分别写出它在定点机和浮点机中的机器数形式

答案

需要凑够16位

二进制定点数：-00 0011 1010

二进制浮点数：-0.1110100000 x 2^110^

浮点数的加减运算

题目

答案

加法

首先要做的是要把xy这两个数换成基数形式

这里注意的是要用两位阶符和数符来表示，也就是说正数为00，负数为11

然后计算他们俩的补码，符号位不变，数值位取反+1

之后就要计算了：

对阶：，之后我们要把阶码小的那个向阶码大的数字看齐，也就是把11,101转换成11,110,他们俩差1，说明需要把x补的数值位的小数点向左移动一位，
尾数求和：把x和y的尾数进行相加
规格化：这个up说，考试都是规格化的，所以直接写上已规格化就行了
舍入（必须右规才有舍入）：这里没有

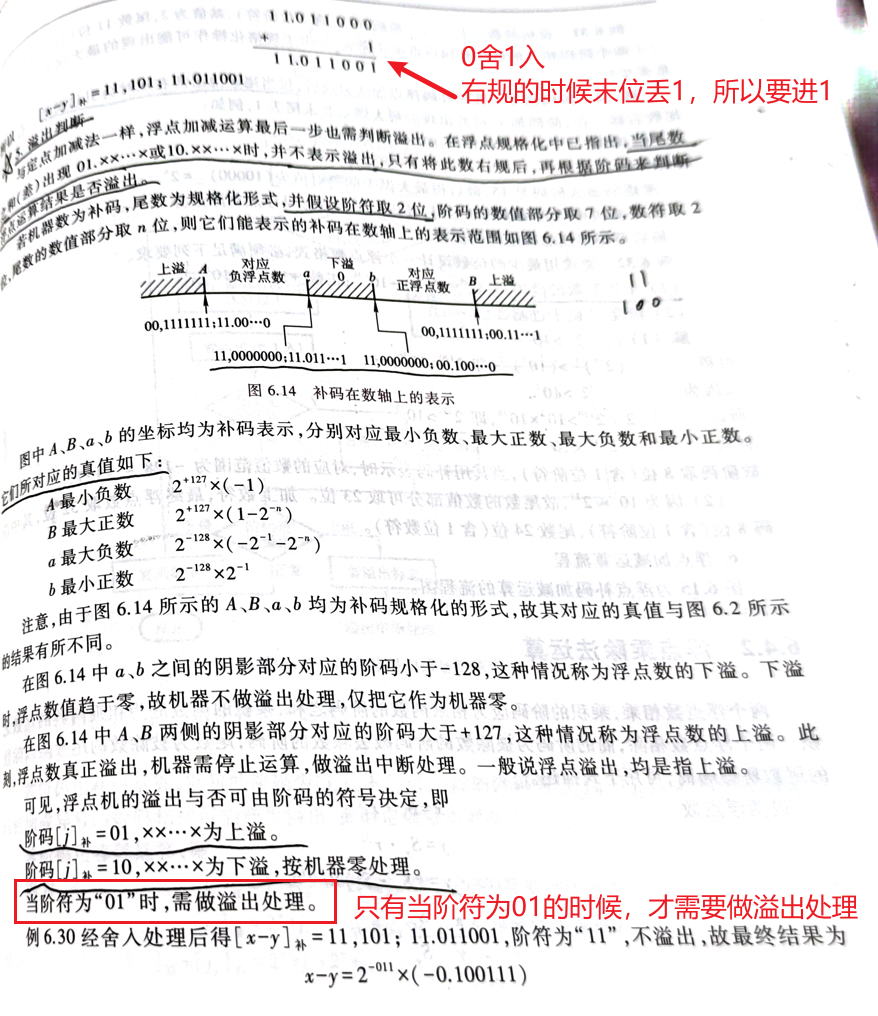

溢出判断：看阶码，先计算阶码，之前已经计算过了：11,110;11.010000，（up主说：如果阶码是10或者01就是溢出了）所以这个没溢出，一般的话都是没溢出的！！无舍入，无溢出！

减法

直接来到尾数求和这一步

因为之前的都一样，这里是把x-y改成x+（-y）就可以了

之后进行左规：并且这里左规了2位，需要把阶数-2就行了

总结：

左规：尾数左移，小数点右移，阶码减少

右规：相反

阶符：01发生了上溢，10发生了下溢

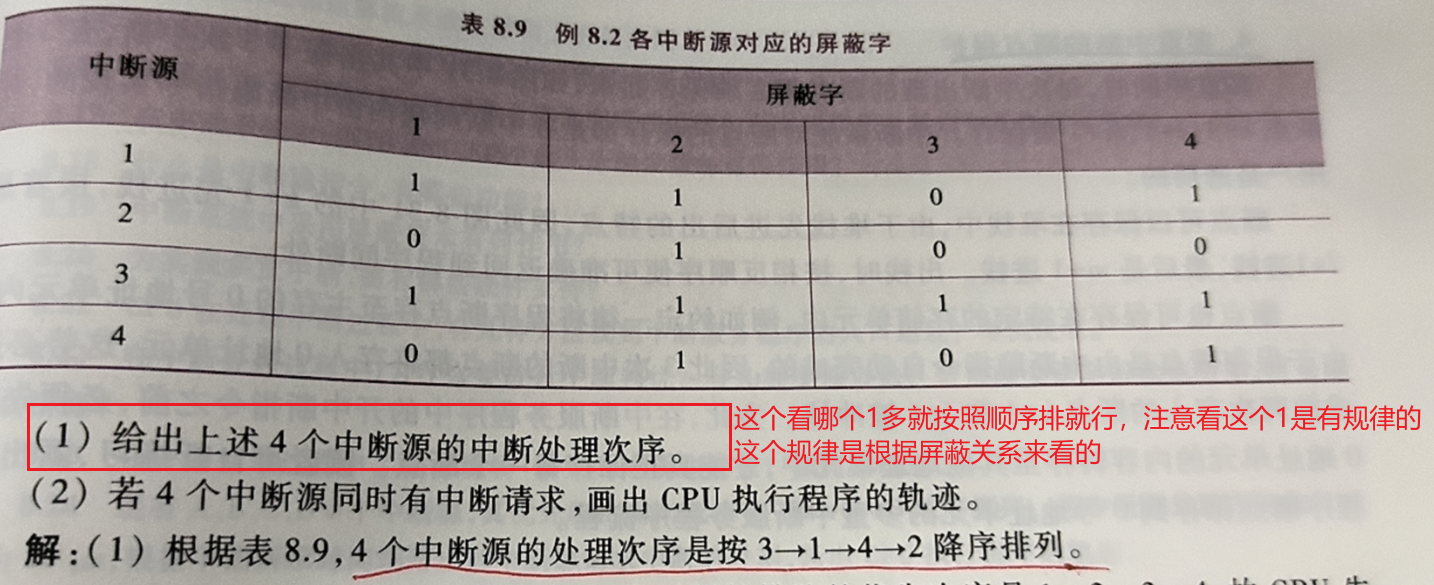

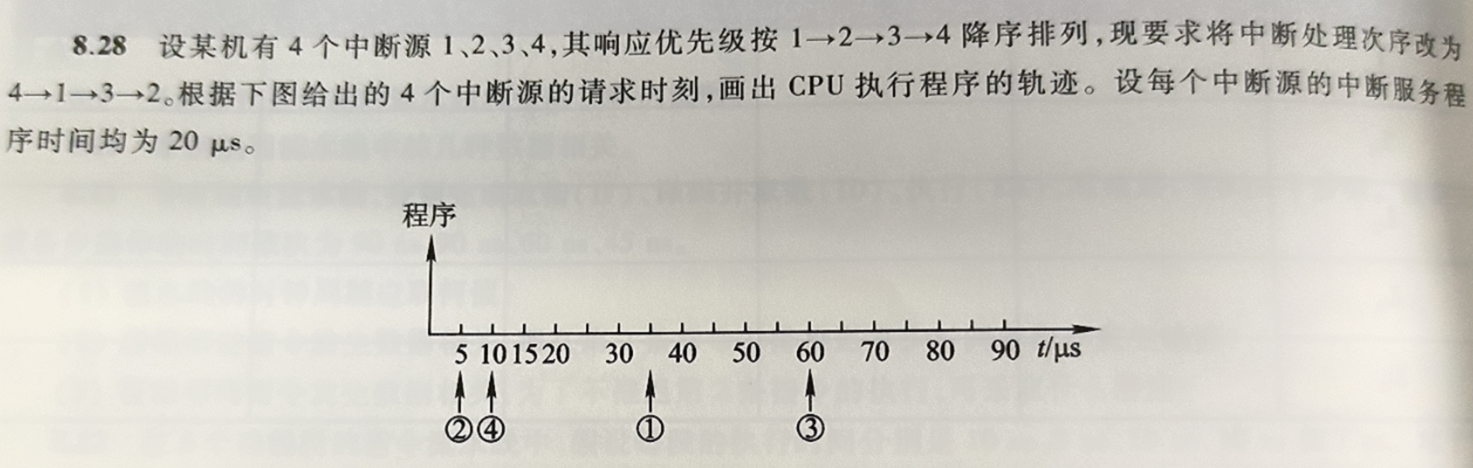

中断屏蔽及CPU执行程序轨迹

题目

答案

先来看道题：

并且可以根据3-1-4-2画出这张图！！！

这是我们做这题起步：

输入输出系统方式

题目1

首先进行单位换算

DMA方式是以字块来进行传输的，所以由支持的最大批量为400个字节知DMA方式每次发送一个字块（里面有400个字节）

DMA方式是每次发送一个字块中断一次，然后中断方式是传输一个字节中断一次

需要注意的是，中断方式不需要管存取周期就可以了，但是DMA需要考虑存储周期

总结:

DMA方式=存取周期+中断时间

中断方式：每一个字符x一次中断所需要的时间

题目2

其中第二步很难理解，注意看题：要计算1秒里面DMA辅助操作的时钟周期数，之前我们计算过传送4KB数据需要0.002秒，并且这0.002秒里面包含了（1000+500）个DMA辅助操作时钟周期，那么就好计算1秒里面的时钟周期数量了

HZ的意思就是1秒里面有多少个时钟周期，所以我们直接用辅助操作的时钟周期/CPU的总时钟周期就得到了

3.1

3.2

3.3

3.4

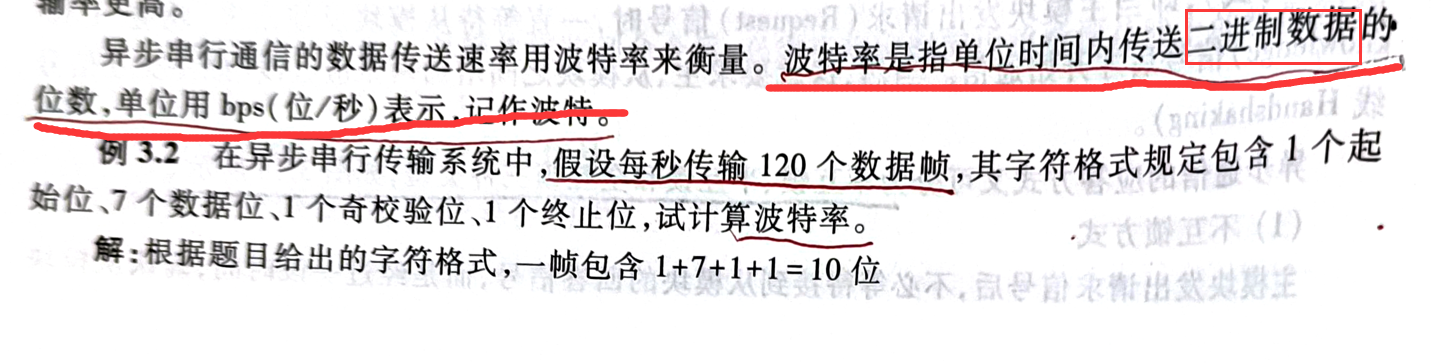

这个比特率的公式也是记住就行。。。

习题3.15*

在一个32位的总线系统中，总线的时钟频率为66MHz,假设总线最短传输周期为4个时钟周期，试计算总线的最大数据传输率，若想提高数据传输率，可采取什么措施

1个时钟周期为1/66MHz

总线最短传输周期为4/66MHZ

总线的宽度为32位。也就是4Byte

数据传输率=数据量/数据传输时间=66MBps

习题3.16*

在异步串行传送系统中，字符格式为：1个起始位、8个数据位、1个校验位、2个终止位。若要求每秒传送120个字符，试求传送的波特率和比特率

波特率：（1+8+1+2）*120=1440bps

比特率：1440*8/12=1200bps

4.1

4.2

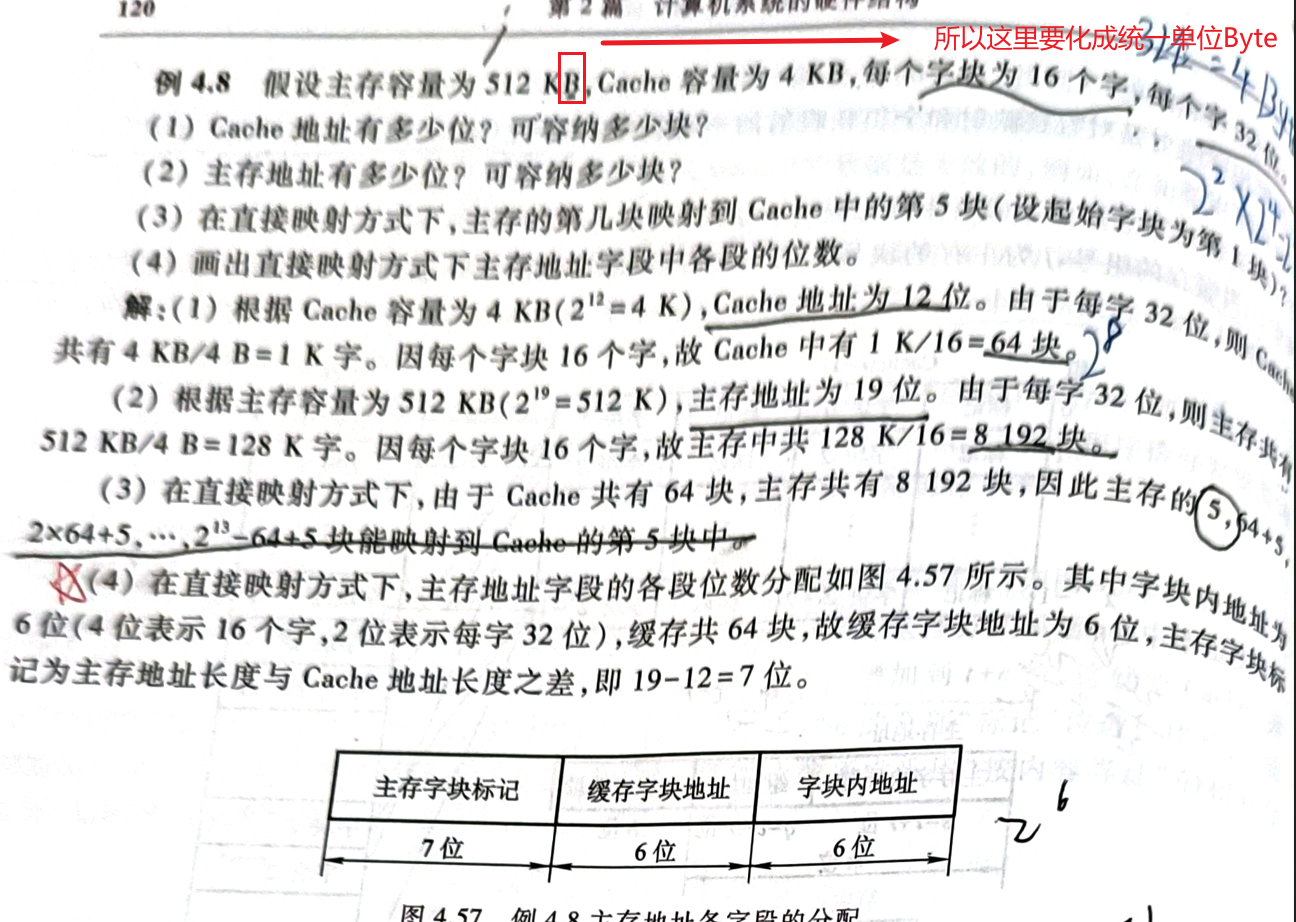

4.8

这道题需要注意的是

第一问和第二问问到了cache地址和主存地址分别有多少位，直接根据大小就能判断多少位

如果是画表格那个位数是根据字块来判断位数的，也就是第四问

4.9

4.10

4.11

4.12

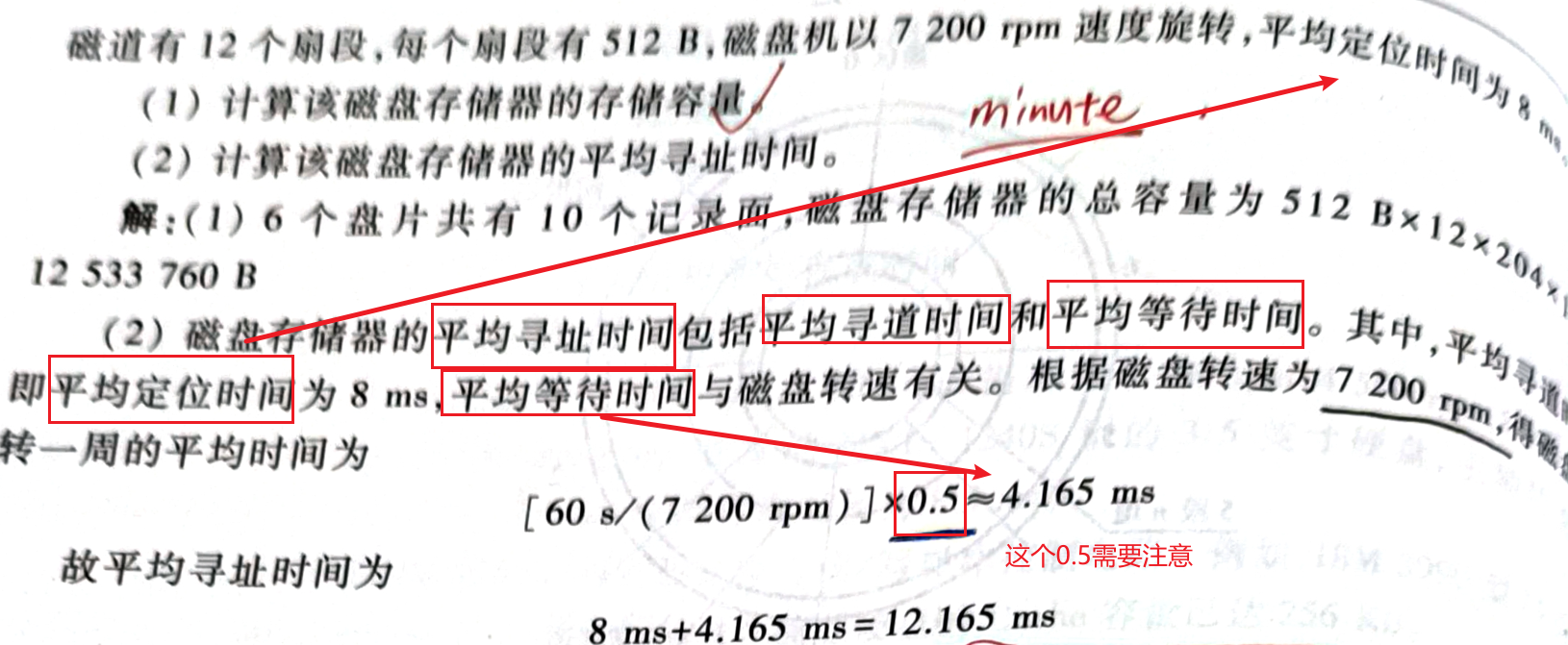

0.5这个数记住就行

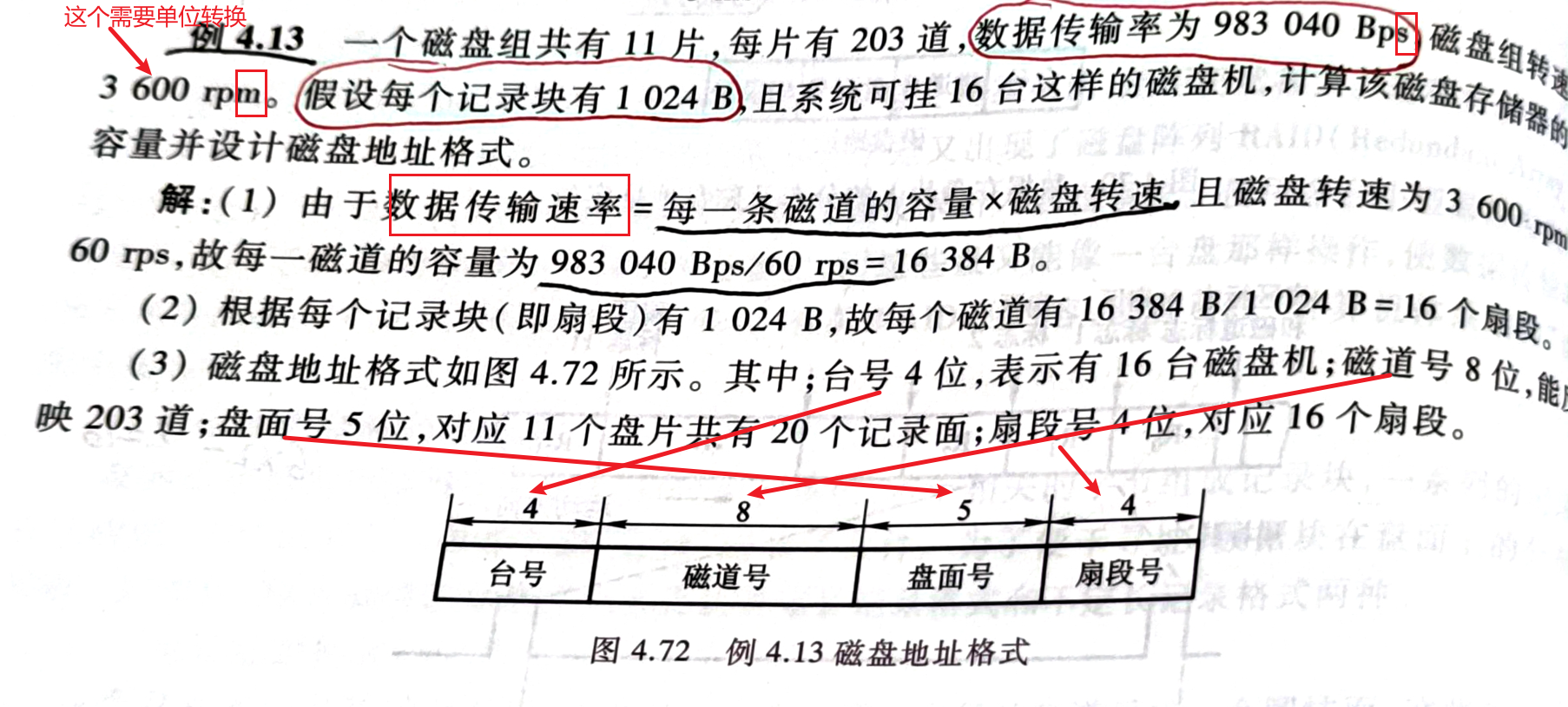

4.13

2^4=16,可以表示16台

2^8=256>203,可以表示磁道号

2^5=32>20，可以表示盘面号

2^4=16 ，可以表示扇段号

5.1

5.3

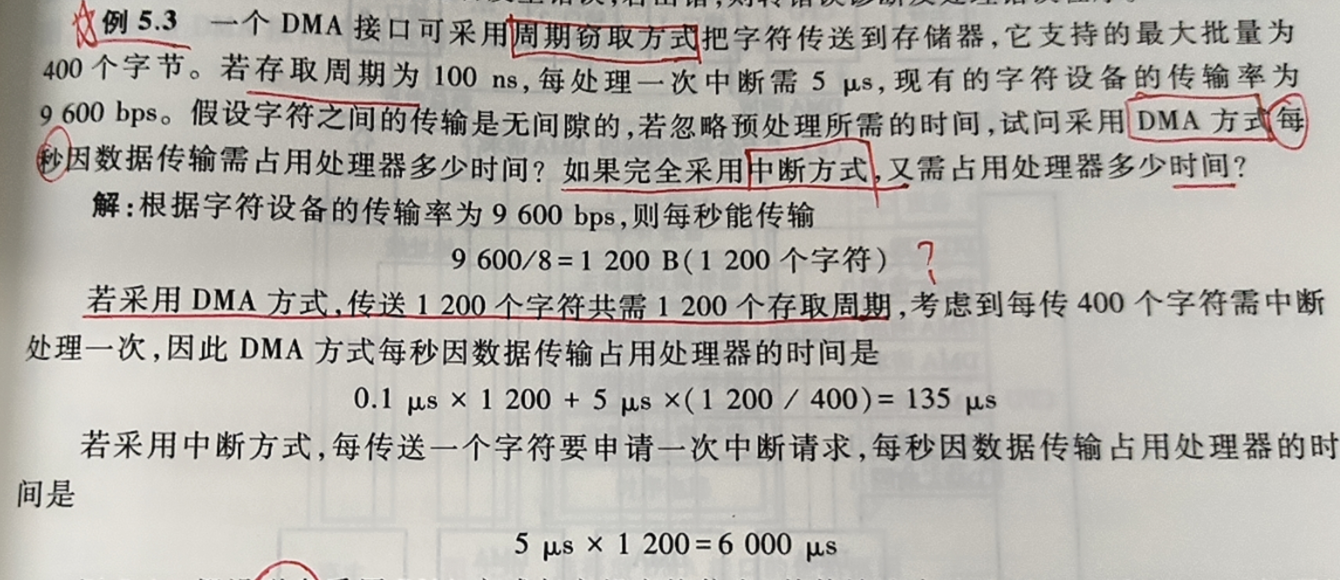

首先进行单位换算

DMA方式是以字块来进行传输的，所以由支持的最大批量为400个字节知DMA方式每次发送一个字块（里面有400个字节）

DMA方式是每次发送一个字块中断一次，然后中断方式是传输一个字节中断一次

需要注意的是，中断方式不需要管存取周期就可以了，但是DMA需要考虑存储周期

总结:

DMA方式=存取周期+中断时间

中断方式：每一个字符x一次中断所需要的时间

5.4

HZ的意思就是1秒里面有多少个时钟周期，所以我们直接用辅助操作的时钟周期/CPU的总时钟周期就得到了

习题5.8*

某计算机的IО设备采用异步串行传送方式传送字符信息，字符信息的格式位1位起始位，7位数据位，1位校验位和1位停止位，若要求每秒钟传送480个字符.那么该设备的数据传输速率为多少?

该计算机的I/O设备采用异步串行传输方式，每秒钟需要传输480个字符，每个字符的格式为1位起始位、7位数据位、1位校验位和1位停止位，因此每个字符的总位数为 1 + 7 + 1 + 1 = 10 位。

传输速率可以用每秒传输的总位数来表示，因此该设备的数据传输速率为：

480个字符/秒 × 10位/字符 = 4800位/秒

即该设备的数据传输速率为 4800 bps（bits per second）。

习题5.10*

什么是IO接口,它与端口有何区别?为什么要设置IO接口?IO接口如何分类?简述IO接口的功能和基本组成

IO接口是指计算机系统中用于连接输入输出设备的接口，它是计算机系统中与外部设备进行数据交换的通道。IO接口通常由一组电路和信号线组成，用于实现数据传输、控制信号传递等功能。与之相对的，端口一般指计算机系统中用于连接外部设备的接口，如串口、并口等。

IO接口的设置是为了实现计算机系统与外部设备之间的数据交换。通过IO接口，计算机系统可以向外部设备发送指令和数据，或者从外部设备读取数据。IO接口的种类很多，包括串口、并口、USB接口、网络接口等。

IO接口可以按照数据传输方式、接口类型、接口速度等进行分类。按照数据传输方式可以分为串行接口和并行接口；按照接口类型可以分为串口、并口、网络接口、存储器接口等；按照接口速度可以分为低速接口、中速接口和高速接口等。

IO接口的主要功能是实现计算机与外部设备之间的数据交换。常见的IO接口一般由三部分组成：数据传输电路、控制电路和接口电路。数据传输电路用于实现计算机和外部设备之间的数据传输；控制电路用于控制数据传输的开始和结束等；接口电路用于实现计算机和外部设备之间的电气和机械连接。

总之，IO接口是计算机系统中与外部设备进行数据交换的重要通道。通过IO接口，计算机系统可以与各种外部设备进行数据交互，从而实现各种应用功能。

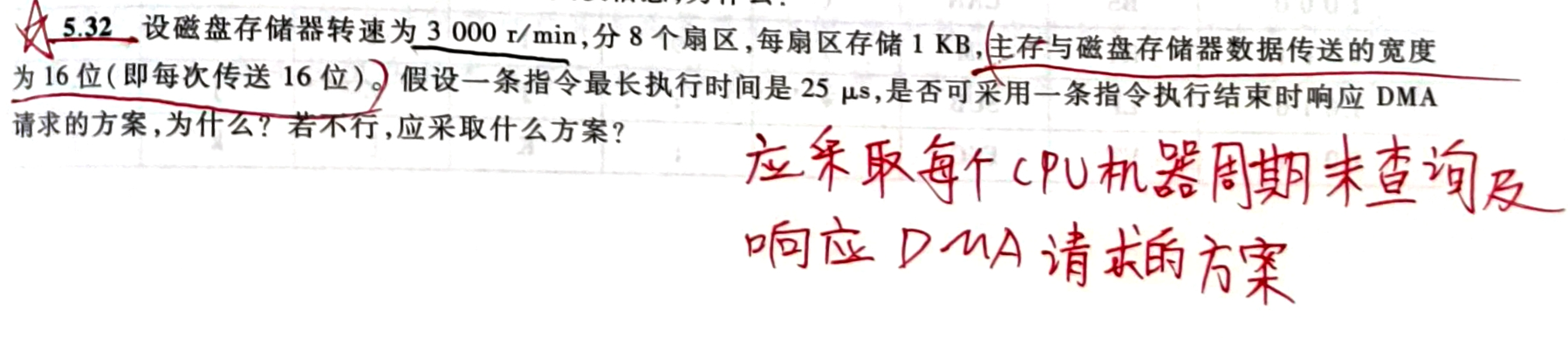

习题5.32*

设磁盘存储器转速为3000r/min,分8个扇区，每扇区存储1KB，主存与磁盘存储器数据传送的宽度为16位（即每次传送16位），假设一条指令最长执行时间是25微秒,是否可以采用一条指令执行结束时响应DMA请求的方案，为什么？若不行，应采取什么方案

3000r/min=50r/s

数据的传输速率=磁盘转速*磁道数据量（参考4.13）

50*1KB*8=40KBps

2B/40KBps=5us

故不可行

6.1

6.4

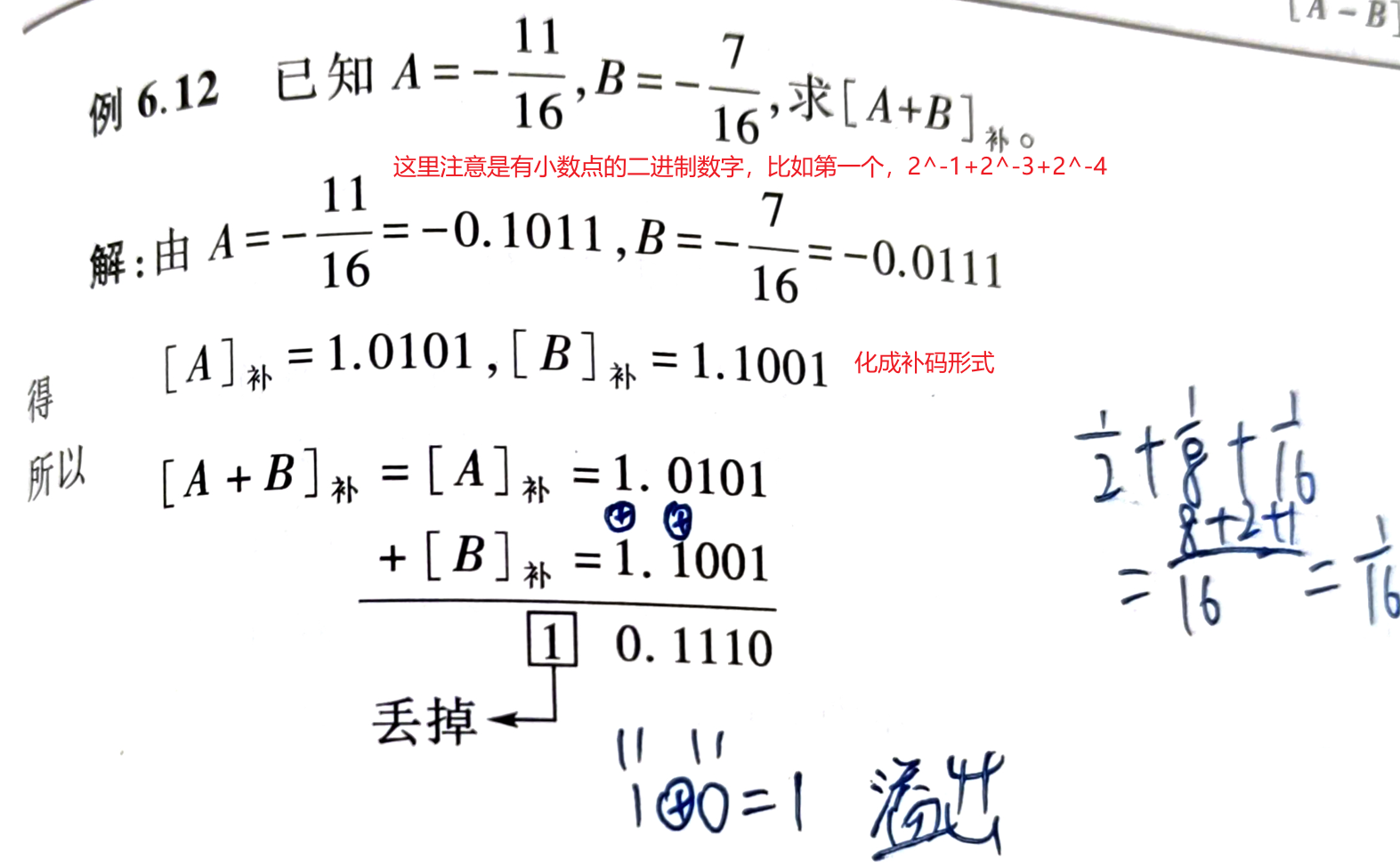

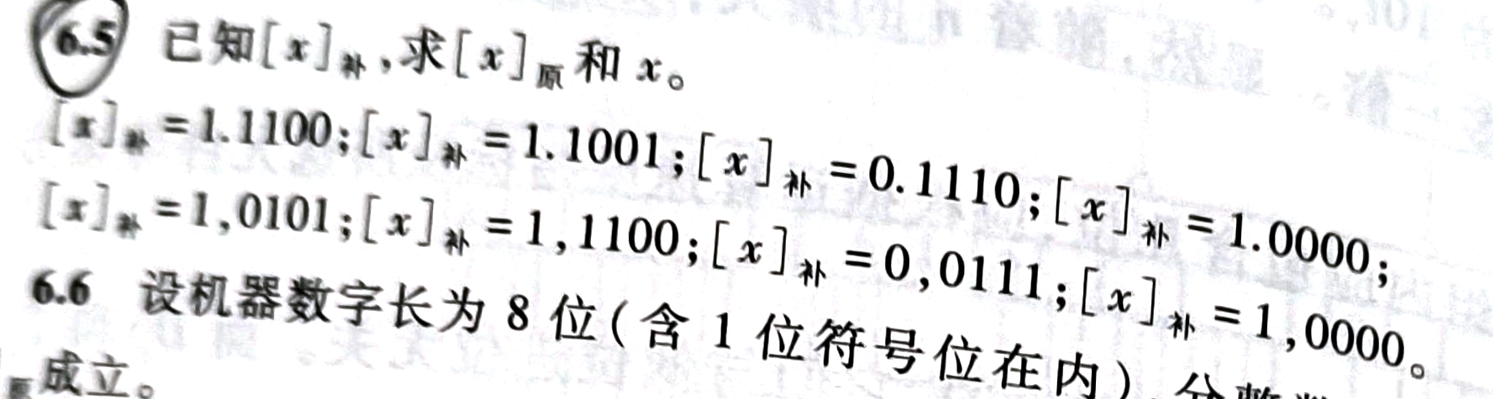

6.12

两操作数符号均为1，结果的符号为0，故溢出了

6.13

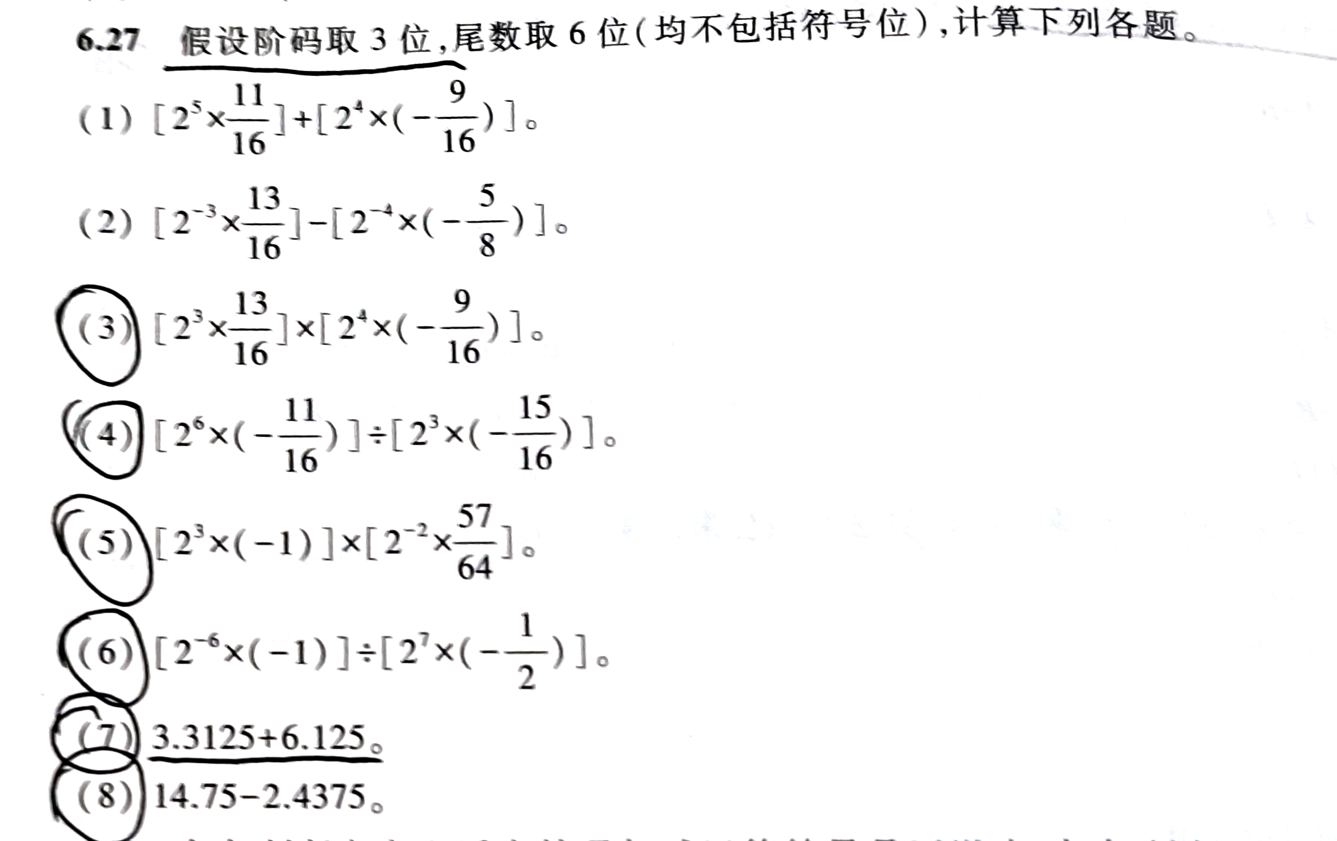

6.29

至于为什么向右移动一位，丢掉了1，是因为题目上给的数值位限制是4位，所以超出的需要丢掉
